Cryo-EM
Eurofins Discovery는 최신 Cryo-EM (극저온 전자현미경) 기술을 활용하여 고해상도의 단백질 구조 분석 서비스를 제공합니다. 이 서비스는 복잡한 생체분자의 3D 구조를 시각화하여, 신약 개발 및 기초 연구에 중요한 통찰을 제공합니다.
문의하기서비스를 소개합니다
Eurofins Discovery에서는 최첨단 전자현미경 기술을 통해 생체분자의 정밀한 3D 구조를 분석할 수 있는 Cryo-EM 서비스를 제공합니다. 이를 통해 연구자들은 분자의 기능적 메커니즘을 이해하고, 신약 개발에 필요한 구조적 정보를 얻을 수 있습니다.
주요 특징
- 고해상도
분석: 복잡한 단백질 및 생체분자의 3D 구조를 고해상도로 시각화
- 비침습적
방법: 샘플의 자연 상태를 유지하며
분석 가능
- 다양한
응용: 단백질 복합체, 바이러스, 나노입자 등 다양한 생체분자에 대한 분석
- 전문 지원: Cryo-EM 전문가를 통한 데이터 해석 및 연구 설계에 대한 전문적인 지원 제공
이런 서비스 유형을 제공합니다
서비스 유형 | CRYO-EM PACKAGE I | CRYO-EM PACKAGE II | CRYO-EM PACKAGE II-Economic (Preliminary protein reconstruction) |
설명 | Assessment of cryo-EM grid quality | Determination of cryo-EM structure | |
단계 | Protein aggregation and density assessment by negative stain EM | Cryo-specimen optimization | |
Cryo-specimen freezing | Cryo-specimen screening | ||
Cryo-specimen screening | Cryo-EM data collection (large data set) | ||
Cryo-EM data collection (small data set) | Cryo-EM single particle analysis | ||
2D classification analysis | |||
이용 장비 | TecnaiF20 (200 KV) | Titan Krios (300 KV) | |
Talos Arctica (200 KV) | |||
Sample Volume | In general, 2 x 100 µl of protein sample at 0.5–2 mg/ml or higher with > 90% purity (assayed by Nanodrop, SDS-PAGE, or others) is required | ||
실험에 필요한 정보 | Sample information such as stability, purity, protein MW, oligomeric state, complex composition, and buffer composition, will be needed | ||
실험 모드 | Biochemical | ||
TAT | 3–5 weeks | 5–6 weeks | |
서비스 장소 | Panlabs, Taiwan | ||
데이터 자료를 살펴보세요

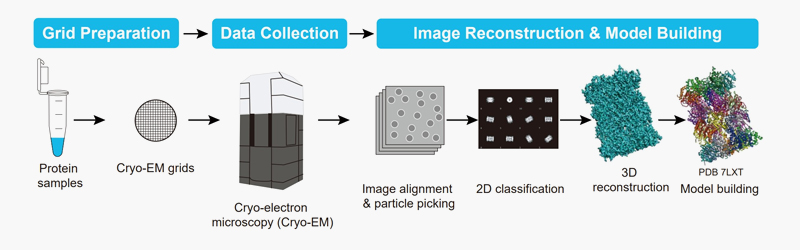

Figure 1. The Cryo-EM structure determination workflow. Purified protein samples will be applied to EM grids and plunged frozen in a thin layer of vitreous ice. Data will be acquired on first-class transmission electron microscopes under cryo-conditions. Image analysis will be carried out to determine the structures. First, data in the form of movie frames will be aligned and averaged to reduce beam-induced motions and, subsequently, corrected for contrast transfer function (CTF). Next, particles will be picked from the micrographs, aligned, and averaged to generate 2D classes representing different projection views of the 3D objects. The 3D volumes will be computed and classified by back projecting the 2D classes and identifying proteins at distinct conformational or compositional states. The 3D reconstructions will be refined to high resolution through iteration. Finally, the structural models will be built to facilitate drug discovery.
이런 분들에게 적극 추천합니다
고품질의 데이터 수령
김OO l K연구기관
데이터 품질이 좋아 만족스럽습니다
Go/No-go를 어느정도 예측하고 시작할 수 있어 좋았습니다.
방OO l H제약회사
Small dataset으로 미리 이게 촬영이 가능한 샘플인지 아닌지 확실히 해주셔서 편리하네요
Package 1과 2로 나뉘어져 있어 여러모로 편리하네요
손OO l H바이오테크
단계가 나뉘어져 있고, 중간에 한번 확인하는 단계가 있어서 좋았어요
전문적인 지원이 있어 좋아요
한OO l K바이오테크
Cryo-EM이 쉬운 실험이 아닌데 잘 설명해주셔서 좋았습니다
서비스는 이런 절차로 진행됩니다
-
유선 및 방문상담
서비스상담
실험항목 및 조건 논의 -
최초 견적서 전달
계약
실험의뢰서(CSF) 작성
(필요시) 계약서 작성 -
실험 물질 전달
시료 준비
(택배 혹은 방문수령) -
매주 FedEx 발송
시료 발송
Tracking no. 안내
Report due date 안내 -
실험종료 안내
결과제공
최종 보고서 전달
결과 검토 및 상담
결제 진행
